柴油發電機組軸類零件如何檢驗?
- 發表時間:2020-02-10 18:50
- 來源:未知
- 人氣:100

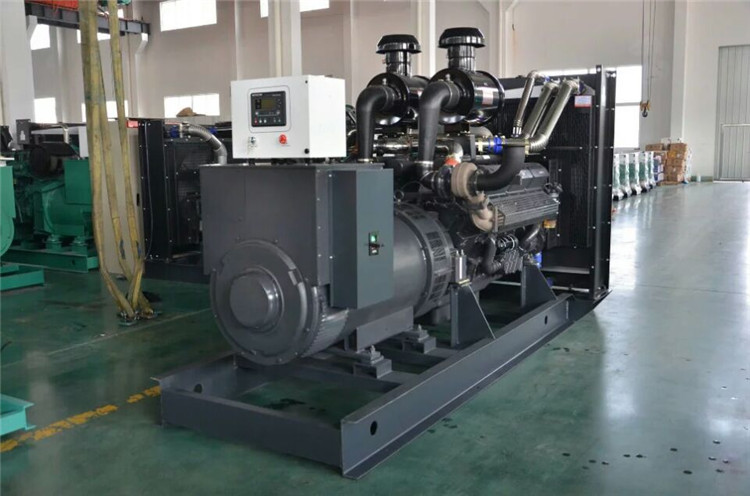

柴油發電機組軸類零件很多,如曲軸、凸輪軸、傳動軸等。軸類零件的常見損傷形式有彎曲、磨損與斷裂等。下面由發電機出租廠家——山東盛欣設備租賃有限公司為大家詳細介紹下。
(一)彎曲檢驗
凡軸類零件的軸線必須與其旋轉軸線一致,否則說明該軸有彎曲變形。如圖2-9所示,軸1未彎曲前的軸線為AA,產生彎曲后的軸線為BB。檢驗軸彎曲度時,一般用微分表2的觸點抵住軸1的中央部位(若曲軸或凸輪軸軸頸為單數,測中間軸頸即可;若軸頸為雙數,應測靠中間的兩軸頸,并取最大值),轉動軸時,微分表長指針?biāo)傅淖畲笞x數與最小讀數之差,即為軸在徑向圓上的跳動量。
對于某些形狀較簡單的軸,可直接放在平板上滾動,滾動時觀察軸與平板間漏光度的變化,據此判斷此類零件是否彎曲。
(二)磨損檢驗
軸形零件的外形比較復雜,有的為曲拐(如曲軸),有的為管狀(如半軸套筒),有的為棒形(如轉向節銷)等,而其檢驗?zāi)p的部位均為軸頸。
圖2-10為測量曲軸連桿軸頸的磨損。在同一橫斷面上測出的差數最大值之一半為圓度;同一縱斷面上測出的差數最大值之一半為圓柱度。
軸頸的一端或兩端有承受推力的臺肩端面時,還應檢驗軸頸的長度和圓的半徑。
在機型單一且生產規模較大的修理單位,可采用各種專用的界限量規來測定軸頸的磨損量,以提高檢驗工效。
(三)斷裂檢驗
可用檢視法、探測法檢驗。
各位通過以上對柴油發電機組軸類零件常見損傷形式有彎曲、磨損與斷裂等檢驗方法的學習,您是否對它們有進一步的了解呢?
